产品说明

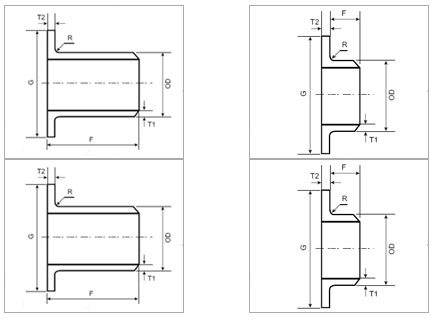

翻边短节结构图

翻边短节参数表

公称通径 Nominal Diameter		短节外径 Outside Diameter	接管长度F Length		搭接外径 Diameter of Lap Nominal&Maximum	圆角半径 R
DN	NPS	OD	长型 LP	短型 SP	G	A Max	B Max
15	1/2	21.3	76	51	35	3	0.75
20	3/4	26.7	76	51	43	3	0.75
25	1	33.4	102	51	51	3	0.75
32	1.1/4	42.4	102	51	64	5	0.75
40	1.1/2	48.3	102	51	73	6	0.75
50	2	60.3	152	64	92	8	0.75
65	2.1/2	73.0	152	64	105	8	0.75
80	3	88.9	152	64	127	10	0.75
90	3.1/2	101.6	152	76	140	10	0.75
100	4	114.3	152	76	157	11	0.75
125	5	141.3	203	76	186	11	1.5
150	6	168.3	203	89	216	13	1.5
200	8	219.1	203	102	270	13	1.5
250	10	273.1	254	127	324	13	1.5
300	12	323.9	254	152	381	13	1.5
350	14	355.6	305	152	413	13	1.5
400	16	406.4	305	152	470	13	1.5
450	18	457.2	305	152	533	13	1.5
500	20	508	305	152	584	13	1.5
550	22	559	305	152	641	13	1.5
600	24	610	305	152	692	13	1.5
备注：上述翻边短节尺寸符合MSS SP-43、ASME B16.9标准。 Note: The dimensions conform to MSS SP-43、ASME B16.9 standard.
