首页 > 产品中心

 锻钢制承插焊管件系列 >> 变径承插接头 >> 变径承插接头-SL型

产品编号：
 611414016
产品名称：
 变径承插接头-SL型
规　　格：
 根据客户要求
产品备注：
 BJCCJT–1
产品类别：
 锻钢制承插焊管件系列

    产 品 说 明

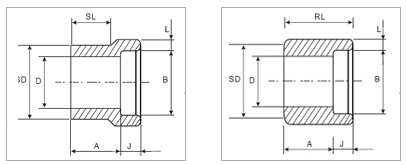

变径承插接头结构图
变径承插接头参数表
公称通径
Nominal
Diameter		 类型
Type		 SD A Cmin SL RL 插口直径
Diameter of faucet		 插口深度
The deepness of faucet		 孔径
Diameter of Hole
(D)
DN NPS 3000
LB
Sch80		 6000
LB
Sch160		 3000
LB
Sch80		 6000
LB
Sch160		 3000
LB
Sch80		 6000
LB
Sch160		 3000
LB
Sch80		 6000
LB
Sch160		 3000
LB
Sch80		 6000
LB
Sch160		 B J 3000
LB
Sch80		 6000
LB
Sch160
10×8 3/8×1/4 1 1 17.1 19 21 3.8 4.6 14 16 - - 14.2 10 9.0 6.5
15×10 1/2×3/8 1 1 21.3 21 23 4.0 5.0 16 16 - - 17.7 10 12.5 9.0
15×8 1/2×1/4 2 1 21.3 21 21 3.8 4.6 16 16 - - 14.2 10 9.0 6.0
20×15 3/4×1/2 1 1 26.7 22 25 4.7 6.0 17 19 - - 21.8 10 16.0 11.5
20×10 3/4×3/8 2 1 26.7 16 22 4.0 5.0 - 19 21 - 17.7 10 12.5 9.0
20×8 3/4×1/4 2 2 26.7 18 22 3.8 4.6 - - 21 32 14.2 10 9.0 6.5
25×20 1×3/4 1 1 33.4 24 28 4.9 7.0 19 21 - - 27.2 13 21.0 15.5
25×15 1×1/2 2 2 33.4 16 28 4.7 6.0 - 21 28 - 21.8 10 16.0 11.5
25×10 1×3/8 2 2 33.4 18 22 4.0 5.0 - - 28 33 17.7 10 12.5 9.0
25×8 1×1/4 2 2 33.4 19 24 3.8 4.6 - - 28 33 14.2 10 9.0 6.0
32×25 1.1/4×1 1 1 42.4 25 30 5.7 7.9 21 22 - - 33.9 13 26.5 20.5
32×20 1.1/4×3/4 2 2 42.4 18 21 4.9 7.0 - - 32 35 27.2 13 21.0 15.5
32×15 1.1/4×1/2 2 2 42.4 19 22 4.7 6.0 - - 32 35 21.8 10 16.0 11.5
32×10 1.1/4×3/8 2 2 42.4 21 24 4.0 5.0 - - 32 35 17.7 10 12.5 9.0
32×8 1.1/4×1/4 2 2 42.4 22 25 3.8 4.6 - - 32 35 14.2 10 9.0 6.0
40×32 1.1/2×1.1/4 1 1 48.3 28 35 6.1 7.9 22 25 - - 42.7 13 35.0 29.5
40×25 1.1/2×1 2 1 48.3 18 29 5.7 7.9 - 25 33 - 33.9 13 26.5 20.5
40×20 1.1/2×3/4 2 2 48.3 19 25 4.9 7.0 - - 33 40 27.2 13 21.0 15.5
40×15 1.1/2×1/2 2 2 48.3 21 27 4.7 6.0 - - 33 40 21.8 10 16.0 11.5
40×10 1.1/2×3/8 2 2 48.3 22 28 4.0 5.0 - - 33 40 17.7 10 12.5 9.0
50×40 2×1.1/2 1 1 60.3 32 47 6.4 8.9 25 40 - - 48.8 13 41.0 34.0
50×32 2×1.1/4 2 2 60.3 21 24 6.1 7.9 - - 38 41 42.7 13 35.0 29.5
50×25 2×1 2 2 60.3 22 25 5.7 7.9 - - 38 41 33.9 13 26.5 21.0
50×20 2×3/4 2 2 60.3 24 27 4.9 7.0 - - 38 41 27.2 13 21.0 15.5
50×15 2×1/2 2 2 60.3 25 28 4.7 6.0 - - 38 41 21.8 10 16.0 11.5
